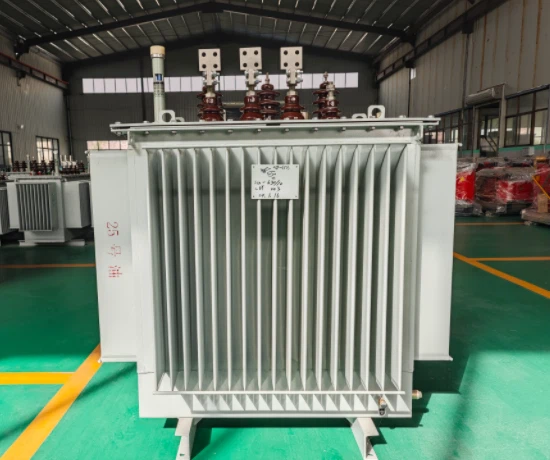

Μετασχηματιστής διανομής 200 KVA με λάδι
Nov 10, 2025
Αφήστε ένα μήνυμα
εισαγωγή μετασχηματιστή διανομής πλήρωσης πετρελαίου 200 KVA
Ο μετασχηματιστής ισχύος 200 KVA σχεδιάστηκε με προηγμένη τεχνολογία και υιοθετεί υλικά και εξαρτήματα υψηλής ποιότητας που έχουν ως αποτέλεσμα αξιόπιστη ποιότητα και μεγάλο χρόνο λειτουργίας.
δεξαμενή λαδιού:
Η δεξαμενή κυματοειδούς λαδιού χρησιμοποιεί τη "μηχανή διπλώματος κυματοειδούς φύλλου" στη γραμμή παραγωγής κυματοειδούς φύλλου για να διπλώνει αυτόματα τις προδιαγραφές του πηνίου χάλυβα ψυχρής{{0} έλασης στον τύπο φύλλου που απαιτείται από το σχέδιο σχεδιασμού, συμπεριλαμβανομένου του κυματοειδούς ύψους, του βήματος, του κυματοειδούς φύλλου, του μήκους της ευθείας άκρης και του συνολικού μήκους και πλάτους του κυματοειδούς φύλλου. Η ποιότητα αναδίπλωσης είναι καλή και η ταχύτητα είναι γρήγορη. το κυματοειδές φύλλο συγκολλάται μετά το δίπλωμα για να ολοκληρωθεί η αναδιπλούμενη τελική ραφή και η συγκόλληση με ενισχυμένο σίδηρο.
Η συγκόλληση υιοθετεί τη συγκόλληση τόξου αργού, με σταθερό τόξο συγκόλλησης, μεγάλη διείσδυση συγκόλλησης, καλή διαμόρφωση και χωρίς ελαττώματα. Η δεξαμενή κυματοειδούς λαδιού έχει ένα κάτω μέρος, μια άκρη κουτιού και ένα ορθογώνιο γραμματοκιβώτιο από κυματοειδές φύλλα. Το κυματοειδές φύλλο είναι κατασκευασμένο από διπλωμένο φύλλο. Εκτός από την καλή απόδοση απαγωγής θερμότητας, το κυματοειδές πτερύγιο έχει τη λειτουργία διαστολής για να ανακουφίσει την εσωτερική αύξηση της πίεσης.
Τεχνική Προδιαγραφή
Μετασχηματιστής βυθισμένος σε λάδι 200 KVA στη Νότια Αφρική
|
Μοντέλο |
S{0}}M-200kVA-0,55(0,525)/0,38kV |
|
Τύπος |
Μετασχηματιστής διανομής βυθισμένου σε λάδι |
|
Πρότυπο |
IEC60076 |
|
Ονομαστική ισχύς |
200 kVA |
|
Συχνότητα |
50 HZ |
|
Φάση |
Τρία |
|
Τύπος ψύξης |
ΟΝΑΝ |
|
Πρωτεύουσα τάση |
0,525/0,55 kV (δακτύλιοι δύο ομάδων, μία ομάδα (3) για 0,525 kV, μία ομάδα (3) για 0,55 kV) |
|
Δευτερεύουσα Τάση |
0,38 kV |
|
Υλικό περιέλιξης |
Χαλκός |
|
Ομάδα διανυσμάτων |
Yyn0 |
|
Αντίσταση |
4.0% |
|
Πατήστε Changer |
NLTC |
|
Πατώντας Εύρος |
N/A |
|
Χωρίς Απώλεια Φορτίου |
0,48 KW |
|
Απώλεια φορτίου |
3,1 KW |
|
Αξεσουάρ |
Τυπική διαμόρφωση |
|
Παρατηρήσεις |
N/A |
Εφαρμογές μετασχηματιστή διανομής τύπου λαδιού 200 KVA
Χρησιμοποιείται ένας μετασχηματιστής διανομής 200 kVA-με πλήρωση λαδιούδιανομή ενέργειας στους τελικούς-χρήστες, μειώνοντας την τάση για οικιακές, εμπορικές και ελαφριές βιομηχανικές εφαρμογές. Οι εφαρμογές του περιλαμβάνουν την παροχή ρεύματος σεκατοικίες, γραφεία και διάφορα βιομηχανικά κέντρα, παρέχοντας σταθερή, αξιόπιστη ενέργεια.
Οικιστική και εμπορική δύναμη: Διανέμει ηλεκτρική ενέργεια σε κτίρια όπως συγκροτήματα διαμερισμάτων, κτίρια γραφείων και κέντρα λιανικής.
Βιομηχανικές εφαρμογές: Παρέχει ρεύμα για ελαφριές βιομηχανικές εγκαταστάσεις και εργοστάσια παραγωγής.
Γενική κατανομή ισχύος: Λειτουργεί ως κρίσιμος σύνδεσμος στο δίκτυο για τη μείωση της ισχύος υψηλής-τάσης σε ένα χρησιμοποιήσιμο επίπεδο για διάφορους χρήστες.
Πόσο λάδι έχει ένας μετασχηματιστής 200 kVA;
Για Τριφασικούς μετασχηματιστές διανομής 200kVA, το λάδι σε αυτόν είναιπερίπου 160 κιλά.
Ποια είναι η τιμή του μετασχηματιστή διανομής 200 kVA;
₹ 3,45,000Ένας μετασχηματιστής διανομής τριών φάσεων μετατρέπει την ηλεκτρική ενέργεια από το ένα επίπεδο τάσης στο άλλο μέσα σε ένα τριφασικό σύστημα ισχύος.
εταιρικό προφίλ
Η GNEE TRANSFORMER διαθέτει ισχυρή παραγωγική ικανότητα και αποτελεσματική ομάδα μάρκετινγκ.
Τα προϊόντα μετασχηματιστών μας περιλαμβάνουν μετασχηματιστές υπερ-υψηλής τάσης 500kV, 400kV, 330kV, 220kV και 110kV, διάφορους μετασχηματιστές ξηρού-τύπου/μετασχηματιστές βυθισμένου σε λάδι/μετασχηματιστές άμορφου κράματος 35kV και κάτω, μετασχηματιστές προκαταρκτικής και κάτω ενέργειας.
Σειρές εξαγωγής: μονοφασικός-μετασχηματιστής, τριφασικός-μετασχηματιστής, κυλινδρικός μετασχηματιστής, μετασχηματιστής απομόνωσης, μετασχηματιστής ελέγχου, ρυθμιστής τάσης και άλλα προϊόντα, και διάφορες προδιαγραφές ειδικών μετασχηματιστών όπως μετασχηματιστές γείωσης, πηνία καταστολής τόξου, μετασχηματιστές Bitcoin, προκατασκευασμένες καμπίνες γούνας, μετασχηματιστές με γούνα. θαλάσσιους μετασχηματιστές κ.λπ.
Η GNEE TRANSFORMER έχει περάσει διαδοχικά την πιστοποίηση συστήματος ISO9001, ISO14001, ISO45001, SA8000. Ταυτόχρονα, οι μετασχηματιστές διανομής στάθμης 10kV και 35KV και οι υποσταθμοί τύπου κιβωτίου έχουν λάβει διεθνή πιστοποίηση Ηλεκτροτεχνικής Επιτροπής IEC, πιστοποίηση UL ΗΠΑ, γερμανική πιστοποίηση TUV, πιστοποίηση EU CE, ολλανδική πιστοποίηση KEMA και πιστοποίηση GOST. Οι πωλήσεις των προϊόντων μας καλύπτουν την παγκόσμια αγορά, συμπεριλαμβανομένων 72 χωρών και περιοχών όπως οι Ηνωμένες Πολιτείες, η Ευρώπη, ο Καναδάς, το Μεξικό κ.λπ.
Μετασχηματιστής Επίδειξη εξοπλισμού εργαστηρίου
τύποι μετασχηματιστών από το GNEE
Λάβετε τις προδιαγραφές παραγγελίας μετασχηματιστή
Μετασχηματιστής GNEEΠροδιαγραφές παραγγελίας
|
Όταν επιλέγετε τα προϊόντα της εταιρείας μας, παρέχετε τα παρακάτω στοιχεία για την καλύτερη εξυπηρέτησή σας. |
||
|
Απαιτητής |
||
|
Ζητητής: |
Τηλεφωνικές μέθοδοι: |
Φαξ: |
|
Τεχνικός υπεύθυνος έργου: |
Τηλεφωνικές μέθοδοι: |
Γραμματοκιβώτιο: |
|
Επιλογή τύπου μετασχηματιστή |
||
|
□Στεγνός μετασχηματιστής {□SC(B) Εποξειδική ρητίνη □SC(B) Μη-ενθυλακωμένη} □American Box (ZGS) {□Τύπος τερματικού(-Z-) □Τύπος δικτύου κλήσης(-H-)} □Αλλαγή Ευρωπαϊκού κιβωτίου (YBM){□ Στεγνό αλλαγή □Αλλαγή λαδιού} |
□ Λάδι-βυθισμένος μετασχηματιστής{□ Πλήρως σφραγισμένος (-M-) □Λάδι-μαξιλάρι ρουλεμάν} □Μετασχηματιστής άμορφου κράματος{□Ξηρός άμορφος □ Άμορφος λαδιού} □ Ειδικός μετασχηματιστής{ανορθωτής, φούρνος, ορυχείο, κ.λπ.} |
|
Επιλογή βασικών δεδομένων μετασχηματιστή
|
Χώρα χρήσης: |
|
|
Αριθμός φάσης: |
□Τρία-φάση (Σ συμβατική) □ Μονόφαση □Άλλη() |
|
Συχνότητα: |
□50Hz (συμβατικό) □60Hz □ Άλλο() |
|
Λάδι μετασχηματιστή: |
□#25 (συμβατικό) □#45 (ελάχιστη θερμοκρασία κάτω από -25 βαθμούς ) |
|
Ονομαστική χωρητικότητα: |
□( )kVA Όροι χρήσης □Τύπος εξωτερικού χώρου □Τύπος εσωτερικού χώρου |
|
Υψόμετρο: |
□Λιγότερο από 1000m (συμβατικό) □1000-2000m □3000m以上 πάνω |
|
Ονομαστική τάση (Υψηλή τάση) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Άλλο() |
|
Ονομαστική τάση (Χαμηλή πίεση) |
□0,4kV □0,66kV □10kV □10,5kV □35kV □其他 Άλλο( ) |
|
Συνδεδεμένη ομάδα |
□Dyn11(συμβατικό) □Yyn0 □YNd11 □li0(Μονή-φάση) □Άλλο() |
|
Αντίσταση(%): |
□4% □4,5% □5,5% □6% □6,5% □7,5% □8% □Άλλα( ) |
|
Λειτουργία ρύθμισης τάσης |
□Ρύθμιση τάσης χωρίς διέγερση (συμβατική) □Ενεργή-ρύθμιση τάσης φορτίου(Z) |
|
Εύρος ρύθμισης τάσης |
□±2*2,5% □±5% □±3*2,5% □Άλλο() |
Επιλογή αξεσουάρ μετασχηματιστή
|
□Ανεμιστήρας □Έλεγχος θερμοκρασίας{□ Κοινό □Με διεπαφή υπολογιστή 485} □Ξηρή θήκη{□ Συνηθισμένο φύλλο χάλυβα □Κράμα αλουμινίου » Ανοξείδωτος χάλυβας} □Επίπεδο προστασίας ξηρής θήκης(□IP20(Συμβατικό) □IP( )} □Απαιτήσεις ύψους ξηρής θήκης{□Καμία □Απαιτήσεις[ ]} □ Λειτουργία εξόδου καλωδίου του ξηρού μεταβλητού κελύφους {□ Πάνω-και-έξω □ Πάνω-και-κάτω □Κάτω-μέσα/ΚΑΤΩ-έξω □Κάτω-μέσα/ΠΑΝΩ-έξω □Κάτω{8}Κάτω{8}μέσα/Κάτω{10}{0} πλευρά-έξω [□Αριστερά □ Δεξιά-έξω]} |
|
Σημείωμα: 1. (Απαιτήσεις ξηρής αλλαγής Ο μετασχηματιστής 100 kVA δεν περιλαμβάνει ανεμιστήρες, όπως ανεμιστήρες, πρέπει να φορτιστούν 2. (Αλλαγές λαδιών<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Άλλες ειδικές απαιτήσεις (ισχύουν επιπλέον χρεώσεις παρακάτω)
|
Ξηρός μετασχηματιστής |
□Κέλυφος και κάτω πλάκα{□Κανονικό □Πλήρως σφραγισμένο} □Διακόπτης ταξιδίου □Μαγνητικός □Μετασχηματιστής μηδενικής ακολουθίας □Ράβδος χαλκού στο ερμάριο χαμηλής τάσης □Προστατευτικό πλέγμα □Φωτισμός □100kVA ή λιγότερο Ανεμιστήρας □Αμορτισέρ |
|
Μετασχηματιστής-βυθισμένος σε λάδι |
□Λάδι Νο. 45 για μη-περιοχές χαμηλής θερμοκρασίας □Προσδιορισμένη μάρκα σε-ρυθμιστή τάσης φορτίου □400kVA και κάτω από την έξοδο χαμηλής τάσης φάση OABC με ακροδέκτες καλωδίωσης □630kVA ή μικρότερη απαιτεί έλεγχο θερμοκρασίας □800kVA ή χαμηλότερη Η φάση εξόδου χαμηλής τάσης 0 απαιτεί ακροδέκτες καλωδίωσης □630kVA και κάτω πρέπει να είναι εξοπλισμένα με ρελέ αερίου |
