Ο μετασχηματιστής άμορφου πυρήνα είναι μια συσκευή ισχύος υψηλής απόδοσης. Ο άμορφος πυρήνας του μειώνει σημαντικά τις απώλειες πυρήνα σε σύγκριση με τους παραδοσιακούς πυρήνες χάλυβα πυριτίου, βελτιώνοντας την ενεργειακή απόδοση. Με μια ομάδα σύνδεσης DYN11, προσφέρει ισορροπημένη παραγωγή τριών φάσης και καλή ρύθμιση τάσης. Βαθμολογείται στα 100 kVA και 6,3 kV, είναι ιδανικό για δίκτυα διανομής, παρέχοντας αξιόπιστη και οικονομική μετάδοση και διανομή ισχύος.
Βίντεο μετασχηματιστή άμορφου μεταλλικού πυρήνα

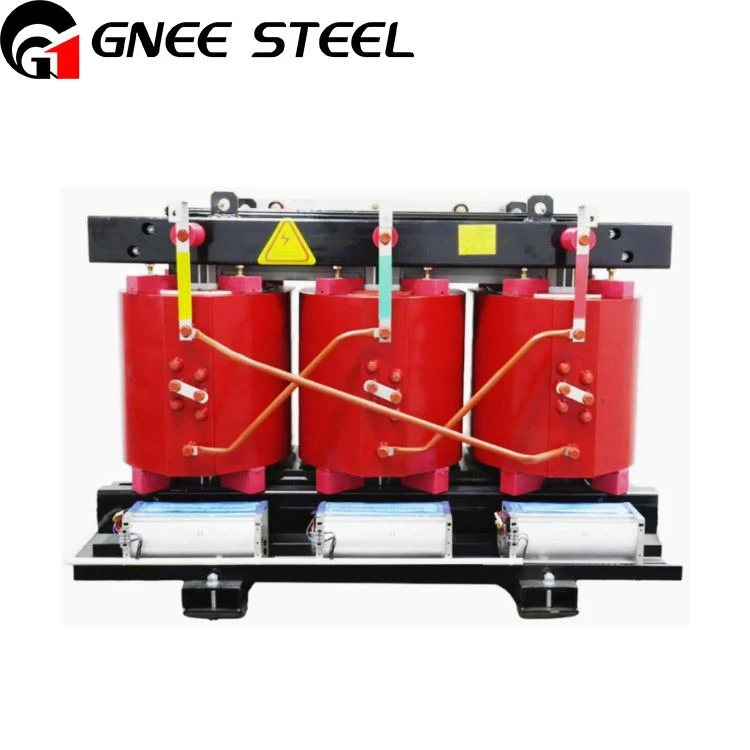

100 kVA 6.3 kV Dyn11 Λεπτομέρειες μετασχηματιστή άμορφου πυρήνα
Χαρακτηριστικά Οι μετασχηματιστές χύτευσης εποξειδικής ρητίνης είναι μετασχηματιστές ισχύος με περιελίξεις που εγκλωβίζονται σε στερεή μόνωση. Οι μετασχηματιστές ξηρού τύπου εποξειδικής ρητίνης χρησιμοποιούν εποξειδική ρητίνη ως υλικό μόνωσης. Οι περιελίξεις υψηλής τάσης και χαμηλής τάσης είναι κατασκευασμένες από λωρίδες χαλκού (φύλλα). Σε ένα περιβάλλον κενού, η εποξική ρητίνη χυτεύεται και στερεοποιείται για να σχηματίσει μια δομή μόνωσης υψηλής αντοχής της κατηγορίας F ή της κατηγορίας Η.
Αιτήσεις
Οι μετασχηματιστές ξηρού τύπου είναι πιο προσαρμόσιμοι σε διάφορα περιβάλλοντα και έχουν χαμηλότερο κόστος συντήρησης. Χρησιμοποιούνται ευρέως σε πολυώροφα κτίρια, εμπορικά κέντρα, νοσοκομεία, εργοστάσια και άλλα μέρη. Μπορούν να μετατρέψουν και να διανείμουν αποτελεσματικά την ηλεκτρική ενέργεια, παρέχοντας συνεχή και σταθερή υποστήριξη ισχύος για τη ζωή και την παραγωγή μας. Είναι ένα απαραίτητο και σημαντικό μέρος του σύγχρονου συστήματος ισχύος.
Πεδίο εφαρμογής
Προϊόν: Μετασχηματιστής ξηρού τύπου άμορφου κράματος
Επίπεδο τάσης: έως 11 kV
Επίπεδο αξιολόγησης: έως 2500 kva
Ο μετασχηματιστής πυρήνα άμορφου χάλυβα ξηρού τύπου μπορεί να σχεδιαστεί σύμφωνα με τις απαιτήσεις του πελάτη.
Λεπτομέρειες προϊόντος
Φύλλο τεχνικών δεδομένων
100 kVA 6.3 kV Dyn11 Άμορφες προδιαγραφές μετασχηματιστή πυρήνα και φύλλο δεδομένων
ΟΧΙ.
Αξιολογημένη χωρητικότητα (KVA)
Υψηλή τάση (KV)
Χαμηλή τάση (v)
Υλικό πηνίου
ΑΝΤΙΠΡΟΣΩΠΕΙ
Ρεύμα χωρίς φορτίο
Αντίσταση βραχυκυκλώματος
Σύμβολο σύνδεσης
Απώλεια χωρίς φορτίο (W)
απώλεια φόρτωσης
(F 120潞C)(W)
1
50
20/22/24
230/400/415/ 480/660
Χαλκός\/ Αλουμίνιο
±2.5 ±5
1.8
6
Dyn11 Yyn 0
340
1230
3
100
1.6
540
1990
5
160
1.4
670
2470
6
200
±2*2.5 ±5
1.4
730
2940
7
250
1.2
840
3420
8
315
1.2
970
4080
9
400
1
1150
4840
10
500
1
1350
5790
11
630
0.9
1530
6840
12
800
0.9
1750
8260
13
1000
0.8
2070
9780
14
1250
0.8
2380
11500
15
1600
0.8
2790
13800
16
2000
0.6
3240
16300
17
2500
0.6
3870
19300
Σχέδιο γενικής ρύθμισης
Ημι-τελειωμένο μετασχηματιστή διανομής ξηρού τύπου

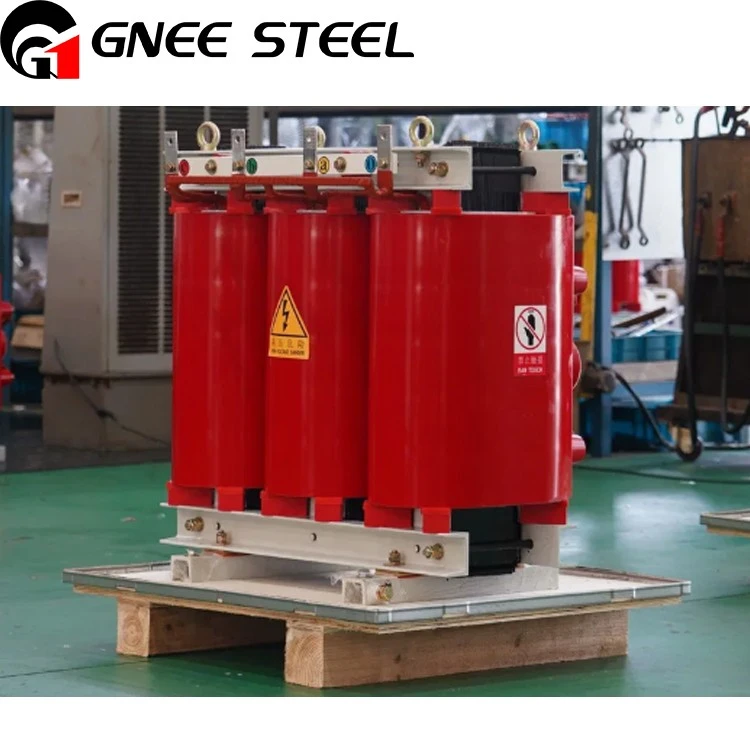

Τελείωσε 100 kVA 6.3 kV Dyn11 άμορφος μετασχηματιστής
Οι λειτουργίες ενός ελεγκτή θερμοκρασίας μετασχηματιστή ξηρού τύπου είναι οι εξής:
1. Παρακολούθηση και οθόνη θητείας:Μετρήστε και εμφανίστε τις θερμοκρασίες των τριφασικών περιελίξεων του μετασχηματιστή. Είναι δυνατόν να μεταβείτε στην εμφάνιση της φάσης με την υψηλότερη θερμοκρασία.
2. Έλεγχος ανεμιστήρα ψύξης:Αυτόματα ή χειροκίνητα ελέγχει την έναρξη και τη διακοπή του ανεμιστήρα μετασχηματιστή σύμφωνα με τη θερμοκρασία καθορισμένου. Υπάρχει επίσης μια λειτουργία ανίχνευσης χρονισμού για την πρόληψη των αποτυχιών του ανεμιστήρα.
3. Ανάληψη και ανάκτηση από τη θερμοκρασία:Όταν η θερμοκρασία υπερβαίνει το όριο, θα εκδοθεί ένα σήμα συναγερμού. Όταν η θερμοκρασία φτάσει σε υψηλότερη καθορισμένη τιμή, θα ταξιδέψει αυτόματα για να προστατεύσει τον μετασχηματιστή άμορφου μετάλλου.
4. Συναγερμός θορύβου:Όταν εμφανίζονται σφάλματα όπως ανοιχτά κυκλώματα ή βραχυκύκλωμα στους αισθητήρες μετασχηματιστών άμορφων, θα εκδοθεί συναγερμός και θα εμφανιστεί ο τύπος σφάλματος. Ο ανεμιστήρας θα ελέγχεται ανάλογα με την κατάσταση σφάλματος.
5. Ρύθμιση και αποθήκευση παραμέτρων:Διάφορες τιμές θερμοκρασίας και χρόνοι χρονισμού μπορούν να ρυθμιστούν στον πίνακα και τα δεδομένα μετασχηματιστή με μετασχηματιστή 100 kVA 6,3 kV Dyn11 δεν θα χαθούν σε περίπτωση διακοπής ρεύματος.
6. Άλλες λειτουργίες:Έχει μια λειτουργία "μαύρου κουτιού" για την καταγραφή της θερμοκρασίας του μετασχηματιστή πυρήνα άμορφου χάλυβα τη στιγμή της βλάβης της ρεύματος. Μερικοί ελεγκτές έχουν μια λειτουργία επικοινωνίας, επιτρέποντας την απομακρυσμένη παρακολούθηση και έλεγχο.
Συχνές ερωτήσεις
Ε: Είστε κατασκευαστής ή εμπορική εταιρεία; Α: Είμαστε ένα αδειοδοτημένο πρωτότυπο εργοστάσιο, επιτρέποντας την άμεση παραγωγή και εξαγωγή.
Ε: Πώς μπορώ να κάνω μια παραγγελία;
Για να ξεκινήσετε μια παραγγελία, απλά στείλτε μας μια ερώτηση που καθορίζει τις λεπτομερείς απαιτήσεις του προϊόντος. Είτε μέσω μηνύματος είτε μέσω ηλεκτρονικού ταχυδρομείου, περιμένετε μια άμεση απάντηση εντός 24 ωρών.
Ε: Ποιες πληροφορίες χρειάζονται για προσαρμοσμένους μετασχηματιστές; Α: Τα τεχνικά σχέδια και οι λεπτομερείς προδιαγραφές είναι ιδανικές. Εναλλακτικά, η καταχώριση των βασικών παραμέτρων (π.χ. τάση, χωρητικότητα) μας επιτρέπει να σχεδιάζουμε ανάλογα τον μετασχηματιστή.
Ε: Πόσο σύντομα μπορείτε να παραδώσετε τον μετασχηματιστή; Α: Ο χρόνος παράδοσης εξαρτάται από την ποσότητα και την χωρητικότητα μετασχηματιστή της παραγγελίας. Γενικά, στοχεύουμε εντός ενός μηνός μετά την επιβεβαίωση του αγοραστή τα σχέδια σχεδιασμού.
Ε: Ποιο είναι το πρότυπο του πακέτου; Α: Το πρότυπο μας είναι να χρησιμοποιούμε ανθεκτικές περιπτώσεις κόντρα πλακέ. Είναι εξαιρετικά ανθεκτικά, προσφέροντας μεγάλη προστασία από τις επιπτώσεις κατά τη διάρκεια της διαμετακόμισης. Παρέχουμε επίσης προσαρμοσμένη συσκευασία, είτε πρόκειται για διαφορετικά υλικά είτε για πρόσθετη μαξιλαράκια.
Ε: Γιατί πρέπει να εμπιστευτώ την εταιρεία σας;
Ιδρύθηκε το 2008, η GNEE έχει συγκεντρώσει 18 χρόνια επαγγελματικής εμπειρίας στην κατασκευή και εξαγωγή μετασχηματιστών. Έχει παραδώσει με επιτυχία πάνω από 50, 000 μονάδες μετασχηματιστών παγκοσμίως. Εξοπλισμένο με μια ομάδα πάνω από 200 επαγγελματίες και εγκαταστάσεις παραγωγής που καλύπτουν μια περιοχή 20, 000 τετραγωνικά μέτρα σε Shijiazhuang, Xingtai και Anyang, εκμεταλλεύουμε πλήρως τις στρατηγικές τοποθεσίες για να διευκολύνουμε την πρόσβαση στις πρώτες ύλες και να ενισχύσουμε την αποτελεσματικότητα της αλυσίδας εφοδιασμού.
