Τριφασικός μετασχηματιστής διανομής βυθισμένου σε λάδι 315 kVA
Nov 04, 2025
Αφήστε ένα μήνυμα
Η σειρά μετασχηματιστών ισχύος τριών φάσεων-ελαίου-βυθισμένου ισχύος έχει σχεδιαστεί για να ικανοποιεί ένα ευρύ φάσμα απαιτήσεων ισχύος, προσφέροντας ονομαστική ισχύ από 50kVA έως 2500kVA. Είτε πρόκειται για εξωτερικά σκληρά περιβάλλοντα είτε για εσωτερικούς υποσταθμούς, οι μετασχηματιστές μας εξασφαλίζουν σταθερή παροχή ρεύματος με υψηλή απόδοση και ασφάλεια.
Παράμετροι προϊόντος μετασχηματιστή διανομής βυθισμένου σε λάδι τριών φάσεων
| Είδη | Είδος |
| Περιγραφές Παραγωγής | Βυθισμένος μετασχηματιστής λαδιού- |
| Πρότυπα αναφοράς | IEC 60076-11 |
| Ικανότητα | 50-2500kVA ή Προσαρμοσμένο |
| Συχνότητα | 60 / 50 Hz |
| Τάση (HV) | 22KV ή προσαρμοσμένη |
| Τάση (LV) | 0,4KV ή προσαρμοσμένο |
| Αντίσταση | 4% |
| Συνδέσεις (διανυσματική ομάδα) | Dyn11 |
| Πατώντας Εύρος | ±2×2.5% |
| Βασικά υλικά | Χάλυβας πυριτίου |
| Υλικά περιέλιξης | Αλουμίνιο ή χαλκό |
| Τάση αντοχής κεραυνών | Πρότυπο IEC |
| Τάση αντοχής AC | Πρότυπο IEC |
| Κατηγορία ανόδου θερμοκρασίας | Η-τάξη |
| Άνοδος θερμοκρασίας | 125K |
| Μέθοδος ψύξης | AN/AF |
| Δυνατότητα παράδοσης | 300 μονάδες το μήνα |
Έννοια μοντέλου:
Χαρακτηριστικά προϊόντος μετασχηματιστή βυθισμένου σε λάδι
1. Δομή περιέλιξης:
Το τύλιγμα υψηλής-τάσης κατασκευάζεται χρησιμοποιώντας ένα εξελιγμένο κυλινδρικό, συνεχές ή συνδετικό συνεχές σχέδιο πολλαπλών-στρώσεων. Αυτή η καινοτομία βελτιώνει την κατανομή των κραδασμών σε όλο το τύλιγμα, ελαχιστοποιεί τη μαγνητική διαρροή και παρέχει εξαιρετική μηχανική αντοχή με ανώτερη αντίσταση σε βραχυκυκλώματα-.
2. Σχέδιο πυρήνα σιδήρου:
Οι μετασχηματιστές μας αξιοποιούν φύλλα πυριτίου υψηλής ποιότητας, ψυχρής έλασης-με προσανατολισμό σε κόκκους-, σχολαστικά διατεταγμένα χρησιμοποιώντας μια μέθοδο στοίβαξης πλήρους διαγώνιας ραφής. Αυτό όχι μόνο μειώνει τη μη-απώλεια φορτίου, αλλά επίσης μειώνει σημαντικά το ρεύμα μη-φόρτωσης.
3. Στερέωση και κατά{1}}χαλάρωση:
Τα στιβαρά μέτρα στερέωσης ασφαλίζουν τόσο τον πυρήνα όσο και τις περιελίξεις, ενσωματώνοντας αυτο-αντικλειδωτικά παξιμάδια για αγωγούς υψηλής και χαμηλής τάσης. Ο πρωτοποριακός μη-σχεδιασμός του κέντρου αντέχει τους κραδασμούς κατά τη μεταφορά, διασφαλίζοντας ότι όλοι οι σύνδεσμοι παραμένουν ασφαλείς κατά τη διάρκεια παρατεταμένης λειτουργίας.
4. Επεξεργασία υπό κενό:
Αγκαλιάστε την προηγμένη επεξεργασία κενού όπου τα πηνία και οι πυρήνες υφίστανται ξήρανση υπό κενό και το λάδι μετασχηματιστή φιλτράρεται και εγχέεται σε κενό. Αυτή η σχολαστική διαδικασία εξασφαλίζει ελάχιστη υγρασία, ενισχύοντας τη μακροζωία και την απόδοση του μετασχηματιστή.
5. Σχέδιο δεξαμενής λαδιού:
Η δεξαμενή λαδιού διαθέτει κατασκευή από κυματοειδές φύλλο, εξοπλισμένη με λειτουργία αναπνοής για προσαρμογή στις αλλαγές όγκου λαδιού από τις διακυμάνσεις της θερμοκρασίας. Σχεδιασμένο χωρίς ντουλάπι αποθήκευσης λαδιού, μειώνει αποτελεσματικά το ύψος του μετασχηματιστή, βελτιστοποιώντας τη χωρική απόδοση.
6. Άλλα χαρακτηριστικά:
Διαθέτοντας κομψή εμφάνιση και μικρό μέγεθος, οι μετασχηματιστές μας καταλαμβάνουν ελάχιστο χώρο εγκατάστασης, καθιστώντας τους την ιδανική λύση{0}}δωρεάν συντήρησης για τις σύγχρονες ανάγκες διανομής ρεύματος.
Χρησιμοποιούμενοι ευρέως σε σταθμούς ηλεκτροπαραγωγής, υποσταθμούς, βιομηχανικούς τομείς, επιχειρήσεις εξόρυξης και αγροτικά δίκτυα ηλεκτρικής ενέργειας, οι μετασχηματιστές μας προσφέρουν αξιόπιστες λύσεις για ποικίλα συστήματα διανομής ηλεκτρικής ενέργειας.
Περιβάλλον και απαιτήσεις:
- Θερμοκρασία περιβάλλοντος:Η θερμοκρασία πρέπει να διατηρείται ιδανικά μεταξύ -25 βαθμών έως +40 βαθμών .
- Όριο υψομέτρου:Το υψόμετρο λειτουργίας δεν πρέπει να υπερβαίνει τα 1000 μέτρα.
- Υγρασία αέρα:Η σχετική υγρασία θα πρέπει να διατηρείται κάτω από το 90% σε θερμοκρασία +25ºC.
- Τόπος εγκατάστασης:Επιλέξτε μια περιοχή εγκατάστασης χωρίς διαβρωτικά αέρια και αισθητή βρωμιά για βέλτιστη απόδοση και μακροζωία.
Συντήρηση και συντήρηση:
- Τακτικός έλεγχος:Πραγματοποιήστε συχνούς ελέγχους στα επίπεδα λαδιού και πραγματοποιήστε δοκιμές αντοχής μόνωσης λαδιού. Εάν προκύψουν προβλήματα, αντικαταστήστε αμέσως το λάδι του μετασχηματιστή για να διασφαλίσετε τη βέλτιστη λειτουργικότητα.
- Σταθερή λειτουργία:Για να διατηρήσετε τη σταθερότητα του μετασχηματιστή, αποτρέψτε υπερφορτώσεις και άλλες ανωμαλίες, όπως βραχυκυκλώματα.
- Προσοχή στην ασφάλεια:Πριν από την εγκατάσταση, αντιμετωπίστε ζητήματα εξαερισμού και πυροπροστασίας σύμφωνα με τις τεχνικές προδιαγραφές για να διασφαλίσετε την ασφαλή και σωστή εγκατάσταση.
εταιρικό προφίλ
Η GNEE TRANSFORMER διαθέτει ισχυρή παραγωγική ικανότητα και αποτελεσματική ομάδα μάρκετινγκ.
Τα προϊόντα μετασχηματιστών μας περιλαμβάνουν μετασχηματιστές υπερ-υψηλής τάσης 500kV, 400kV, 330kV, 220kV και 110kV, διάφορους μετασχηματιστές ξηρού-τύπου/μετασχηματιστές βυθισμένου σε λάδι/μετασχηματιστές άμορφου κράματος 35kV και κάτω, μετασχηματιστές προκαταρκτικής και κάτω ενέργειας.
Σειρές εξαγωγής: μονοφασικός-μετασχηματιστής, τριφασικός-μετασχηματιστής, κυλινδρικός μετασχηματιστής, μετασχηματιστής απομόνωσης, μετασχηματιστής ελέγχου, ρυθμιστής τάσης και άλλα προϊόντα, και διάφορες προδιαγραφές ειδικών μετασχηματιστών, όπως μετασχηματιστές γείωσης, πηνία καταστολής τόξου, μετασχηματιστές Bitcoin, προκατασκευασμένες καμπίνες γούνας, ηλεκτρικοί μετασχηματιστές react θαλάσσιους μετασχηματιστές κ.λπ.
Η GNEE TRANSFORMER έχει περάσει διαδοχικά την πιστοποίηση συστήματος ISO9001, ISO14001, ISO45001, SA8000. Ταυτόχρονα, οι μετασχηματιστές διανομής στάθμης 10kV και 35KV και οι υποσταθμοί τύπου κιβωτίου έχουν λάβει διεθνή πιστοποίηση Ηλεκτροτεχνικής Επιτροπής IEC, πιστοποίηση UL ΗΠΑ, γερμανική πιστοποίηση TUV, πιστοποίηση EU CE, ολλανδική πιστοποίηση KEMA και πιστοποίηση GOST. Οι πωλήσεις των προϊόντων μας καλύπτουν την παγκόσμια αγορά, συμπεριλαμβανομένων 72 χωρών και περιοχών όπως οι Ηνωμένες Πολιτείες, η Ευρώπη, ο Καναδάς, το Μεξικό κ.λπ.

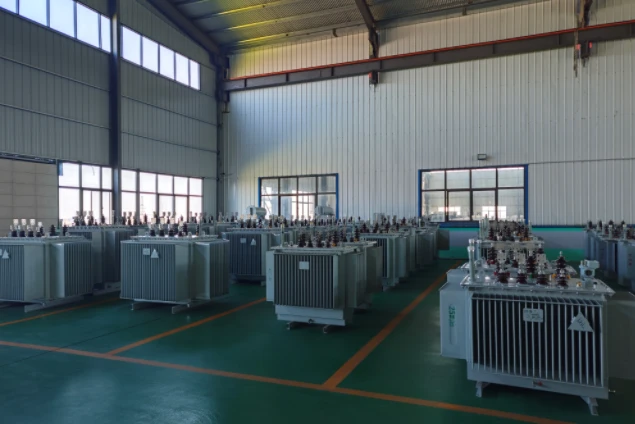

Μετασχηματιστής Επίδειξη εξοπλισμού εργαστηρίου
τύποι μετασχηματιστών από το GNEE
Λάβετε τις προδιαγραφές παραγγελίας μετασχηματιστή
Μετασχηματιστής GNEEΠροδιαγραφές παραγγελίας
|
Όταν επιλέγετε τα προϊόντα της εταιρείας μας, παρέχετε τα παρακάτω στοιχεία για την καλύτερη εξυπηρέτησή σας. |
||
|
Απαιτητής |
||
|
Ζητητής: |
Τηλεφωνικές μέθοδοι: |
Φαξ: |
|
Τεχνικός υπεύθυνος έργου: |
Τηλεφωνικές μέθοδοι: |
Γραμματοκιβώτιο: |
|
Επιλογή τύπου μετασχηματιστή |
||
|
□Στεγνός μετασχηματιστής {□SC(B) Εποξειδική ρητίνη □SC(B) Μη-ενθυλακωμένη} □American Box (ZGS) {□Τύπος τερματικού(-Z-) □Τύπος δικτύου κλήσης(-H-)} □Αλλαγή Ευρωπαϊκού κιβωτίου (YBM){□ Στεγνό αλλαγή □Αλλαγή λαδιού} |
□ Λάδι-βυθισμένος μετασχηματιστής{□ Πλήρως σφραγισμένος (-M-) □Λάδι-μαξιλάρι ρουλεμάν} □Μετασχηματιστής άμορφου κράματος{□Ξηρός άμορφος □ Άμορφος λαδιού} □ Ειδικός μετασχηματιστής{ανορθωτής, φούρνος, ορυχείο, κ.λπ.} |
|
Επιλογή βασικών δεδομένων μετασχηματιστή
|
Χώρα χρήσης: |
|
|
Αριθμός φάσης: |
□Τρία-φάση (Σ συμβατική) □ Μονόφαση □Άλλη() |
|
Συχνότητα: |
□50Hz (συμβατικό) □60Hz □ Άλλο() |
|
Λάδι μετασχηματιστή: |
□#25 (συμβατικό) □#45 (ελάχιστη θερμοκρασία κάτω από -25 βαθμούς ) |
|
Ονομαστική χωρητικότητα: |
□( )kVA Όροι χρήσης □Τύπος εξωτερικού χώρου □Τύπος εσωτερικού χώρου |
|
Υψόμετρο: |
□Λιγότερο από 1000m (συμβατικό) □1000-2000m □3000m以上 πάνω |
|
Ονομαστική τάση (Υψηλή τάση) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Άλλο() |
|
Ονομαστική τάση (Χαμηλή πίεση) |
□0,4kV □0,66kV □10kV □10,5kV □35kV □其他 Άλλο( ) |
|
Συνδεδεμένη ομάδα |
□Dyn11(συμβατικό) □Yyn0 □YNd11 □li0(Μονή-φάση) □Άλλο() |
|
Αντίσταση(%): |
□4% □4,5% □5,5% □6% □6,5% □7,5% □8% □Άλλα( ) |
|
Λειτουργία ρύθμισης τάσης |
□Ρύθμιση τάσης χωρίς διέγερση (συμβατική) □Ενεργή-ρύθμιση τάσης φορτίου(Z) |
|
Εύρος ρύθμισης τάσης |
□±2*2,5% □±5% □±3*2,5% □Άλλο() |
Επιλογή αξεσουάρ μετασχηματιστή
|
□Ανεμιστήρας □Έλεγχος θερμοκρασίας{□ Κοινό □Με διεπαφή υπολογιστή 485} □Ξηρή θήκη{□ Συνηθισμένο φύλλο χάλυβα □Κράμα αλουμινίου » Ανοξείδωτος χάλυβας} □Επίπεδο προστασίας ξηρής θήκης(□IP20(Συμβατικό) □IP( )} □Απαιτήσεις ύψους ξηρής θήκης{□Καμία □Απαιτήσεις[ ]} □ Λειτουργία εξόδου καλωδίου του ξηρού μεταβλητού κελύφους {□ Πάνω-και-έξω □ Πάνω-και-κάτω □Κάτω-μέσα/ΚΑΤΩ-έξω □Κάτω-μέσα/ΕΠΑΝΩ-έξω □Κάτω{8}Κάτω{8}μέσα/Κάτω{10} πλευρά-έξω [□Αριστερά □ Δεξιά-έξω]} |
|
Σημείωμα: 1. (Απαιτήσεις ξηρής αλλαγής Ο μετασχηματιστής 100 kVA δεν περιλαμβάνει ανεμιστήρες, όπως ανεμιστήρες, πρέπει να φορτιστούν 2. (Αλλαγές λαδιών<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Άλλες ειδικές απαιτήσεις (ισχύουν επιπλέον χρεώσεις παρακάτω)
|
Ξηρός μετασχηματιστής |
□Κέλυφος και κάτω πλάκα{□Κανονικό □Πλήρως σφραγισμένο} □Διακόπτης ταξιδίου □Μαγνητικός □Μετασχηματιστής μηδενικής ακολουθίας □Ράβδος χαλκού στο ερμάριο χαμηλής τάσης □Προστατευτικό πλέγμα □Φωτισμός □100kVA ή λιγότερο Ανεμιστήρας □Αμορτισέρ |
|
Μετασχηματιστής-βυθισμένος σε λάδι |
□Λάδι Νο. 45 για μη-περιοχές χαμηλής θερμοκρασίας □Προσδιορισμένη μάρκα σε-ρυθμιστή τάσης φορτίου □400kVA και κάτω από την έξοδο χαμηλής τάσης φάση OABC με ακροδέκτες καλωδίωσης □630kVA ή μικρότερη απαιτεί έλεγχο θερμοκρασίας □800kVA ή χαμηλότερη Η φάση εξόδου χαμηλής τάσης 0 απαιτεί ακροδέκτες καλωδίωσης □630kVA και κάτω πρέπει να είναι εξοπλισμένα με ρελέ αερίου |
