S11-100kVA Μετασχηματιστής ισχύος βυθισμένου σε λάδι με 10/0.4
Oct 29, 2025
Αφήστε ένα μήνυμα
Μετασχηματιστής ισχύος βυθισμένου σε λάδι S11-100kVAΕισαγωγή
Ένα από τα κύρια πλεονεκτήματα της σειράς μετασχηματιστών βυθισμένων-ελαίου μας είναι η χαμηλή απώλεια και η υψηλή απόδοση. Μέσω προσεκτικής μηχανικής και σχεδιασμού, έχουμε μειώσει σημαντικά τη σπατάλη ενέργειας κατά τη διαδικασία ανακαίνισης. Αυτό έχει ως αποτέλεσμα σημαντική εξοικονόμηση ενέργειας στην κατανάλωση, καθιστώντας τους μετασχηματιστές μας ιδανικούς για ενεργειακώς αποδοτικούς πελάτες. Επιλέγοντας τους ενεργειακά αποδοτικούς μετασχηματιστές μας, οι επιχειρήσεις μπορούν όχι μόνο να μειώσουν το αποτύπωμά τους άνθρακα, αλλά και να επιτύχουν σημαντική εξοικονόμηση κόστους μακροπρόθεσμα.
Εκτός από την εξοικονόμηση ενέργειας, η σειρά μας μετασχηματιστών βυθισμένων-ελαίου έχει μια εντυπωσιακή σειρά χαρακτηριστικών που βελτιώνουν τη συνολική τους απόδοση. Πρώτον, αυτοί οι μετασχηματιστές είναι σχεδιασμένοι να λειτουργούν με ελάχιστο θόρυβο. Η μείωση του θορύβου επιτυγχάνεται μέσω προηγμένων μονωτικών υλικών και επαγγελματικής τεχνολογίας κατασκευής για να εξασφαλιστεί ένα ήσυχο και άνετο περιβάλλον εργασίας.
Επιπλέον, οι πλήρως σφραγισμένοι μετασχηματιστές μας έχουν σχεδιαστεί για να αποτρέπουν την υγρασία και τη φωτιά. Εξαλείφοντας την ανάγκη για δεξαμενές αποθήκευσης λαδιού, βελτιώνουμε τη συνολική ασφάλεια και αξιοπιστία των μετασχηματιστών. Η ελαστικότητα των κυματοειδών πλακών στη δεξαμενή αντισταθμίζει τις αλλαγές στην ποσότητα λαδιού και αποτρέπει την επαφή με τον αέρα, μειώνοντας τον κίνδυνο φθοράς του λαδιού και τη γήρανση της μόνωσης. Αυτός ο καινοτόμος σχεδιασμός όχι μόνο βελτιώνει τη διάρκεια ζωής του μετασχηματιστή, αλλά μειώνει επίσης την ανάγκη για τακτική συντήρηση, εξοικονομώντας έτσι κόστος και βελτιώνοντας τη λειτουργική απόδοση.
Επενδύοντας στη γκάμα μετασχηματιστών μας{0}}βυθισμένου σε λάδι, οι πελάτες μπορούν να είναι σίγουροι ότι προμηθεύονται προϊόντα υψηλής ποιότητας που πληρούν τα αυστηρότερα βιομηχανικά πρότυπα. Οι μετασχηματιστές μας κατασκευάζονται από τα καλύτερα υλικά και υποβάλλονται σε αυστηρές δοκιμές για να διασφαλιστεί η βέλτιστη απόδοση και ανθεκτικότητα. Είμαστε υπερήφανοι για τη δέσμευσή μας να παρέχουμε εξαιρετικά προϊόντα που υπερβαίνουν τις προσδοκίες των πελατών μας.
Εν ολίγοις, η σειρά μετασχηματιστών βυθισμένου ελαίου-αντιπροσωπεύει μια σημαντική ανακάλυψη στην ενεργειακά αποδοτική τεχνολογία μετασχηματισμού ισχύος. Με χαμηλές απώλειες, υψηλή απόδοση, αντοχή στην υγρασία και τη φωτιά, οι μετασχηματιστές μας προσφέρουν ένα ευρύ φάσμα πλεονεκτημάτων σε επιχειρήσεις σε ένα ευρύ φάσμα βιομηχανιών. Επιλέγοντας τους μετασχηματιστές μας, οι πελάτες μπορούν να επιτύχουν σημαντική εξοικονόμηση ενέργειας, να μειώσουν τη ρύπανση και να απολαύσουν μεγαλύτερη αξιοπιστία και λειτουργική απόδοση. Απολαύστε τη διαφορά με τη γκάμα των ενεργειακά μας-μετασχηματιστές βυθισμένου λιπαντικού-βυθισμένης ενέργειας - μια αξιόπιστη επιλογή.
Δομική εγκατάσταση Μετασχηματιστή τύπου λαδιού 100kVA
S11-100kVA Oil filled Transformer Τεχνικές Παράμετροι
| Ονομαστική χωρητικότητα (kVA) | Υψηλή τάση (KV) | Συνδυασμός τάσης | Συνδετική ετικέτα ομάδας | Καμία-απώλεια φορτίου (KW) | Απώλεια φορτίου (KW) |
Χωρίς-ρεύμα φόρτωσης(%) | Αντίσταση βραχυκυκλώματος (%) | Βάρος (KG) | ||
| Εύρος βρύσης υψηλής πίεσης | Χαμηλή τάση (KV) | Βάρος λαδιού | Συνολικό βάρος | |||||||
| 30 | 20/10 | ±5*2.5% ±2*2.5% |
0.4 | Dyn11 | 0.09 | 0.66 | 2.1 | 5.5 | 180 | 420 |
| 50 | 0.13 | 0.96 | 2.0 | 150 | 495 | |||||
| 63 | 0.15 | 1.145 | 1.9 | 170 | 560 | |||||
| 80 | 0.18 | 1.37 | 1.8 | 190 | 635 | |||||
| 100 | 0.2 | 1.65 | 1.6 | 215 | 710 | |||||
| 125 | 0.24 | 1.98 | 1.5 | 250 | 840 | |||||
| 160 | 0.29 | 2.42 | 1.4 | 285 | 945 | |||||
| 200 | 0.33 | 2.86 | 1.3 | 340 | 1125 | |||||
| 250 | 0.4 | 3.35 | 1.2 | 390 | 1295 | |||||
| 315 | 0.48 | 4.01 | 1.1 | 445 | 1475 | |||||
| 400 | 0.57 | 4.73 | 1.0 | 515 | 1712 | |||||
| 500 | 0.68 | 5.66 | 1.0 | 6.0 | 460 | 1995 | ||||
| 630 | 0.81 | 6.82 | 0.9 | 565 | 2450 | |||||
| 800 | 0.98 | 8.25 | 0.9 | 635 | 2765 | |||||
| 1000 | 1.15 | 11.33 | 0.7 | 840 | 3650 | |||||
| 1250 | 1.35 | 13.2 | 0.7 | 970 | 4220 | |||||
| 1600 | 1.63 | 15.95 | 0.6 | 1105 | 4800 | |||||
| 2000 | 1.95 | 19.14 | 0.6 | 1205 | 5240 | |||||
| 2500 | 2.34 | 22.22 | 0.5 | 1300 | 5650 | |||||
εταιρικό προφίλ
Η GNEE TRANSFORMER διαθέτει ισχυρή παραγωγική ικανότητα και αποτελεσματική ομάδα μάρκετινγκ.
Τα προϊόντα μετασχηματιστών μας περιλαμβάνουν μετασχηματιστές υπερ-υψηλής τάσης 500kV, 400kV, 330kV, 220kV και 110kV, διάφορους μετασχηματιστές ξηρού-τύπου/μετασχηματιστές βυθισμένου στο λάδι/μετασχηματιστές άμορφου κράματος 35kV και κάτω, μετασχηματιστές προκαταρκτικής και κάτω ενέργειας, νέας ενέργειας μετασχηματιστές,
Σειρές εξαγωγής: μονοφασικός-μετασχηματιστής, τριφασικός-μετασχηματιστής, κυλινδρικός μετασχηματιστής, μετασχηματιστής απομόνωσης, μετασχηματιστής ελέγχου, ρυθμιστής τάσης και άλλα προϊόντα, και διάφορες προδιαγραφές ειδικών μετασχηματιστών, όπως μετασχηματιστές γείωσης, πηνία καταστολής τόξου, μετασχηματιστές Bitcoin, προκατασκευασμένες καμπίνες γούνας, ηλεκτρικοί μετασχηματιστές react θαλάσσιους μετασχηματιστές κ.λπ.
Η GNEE TRANSFORMER έχει περάσει διαδοχικά την πιστοποίηση συστήματος ISO9001, ISO14001, ISO45001, SA8000. Ταυτόχρονα, οι μετασχηματιστές διανομής στάθμης 10kV και 35KV και οι υποσταθμοί τύπου κιβωτίου έχουν λάβει διεθνή πιστοποίηση Ηλεκτροτεχνικής Επιτροπής IEC, πιστοποίηση UL ΗΠΑ, γερμανική πιστοποίηση TUV, πιστοποίηση EU CE, ολλανδική πιστοποίηση KEMA και πιστοποίηση GOST. Οι πωλήσεις των προϊόντων μας καλύπτουν την παγκόσμια αγορά, συμπεριλαμβανομένων 72 χωρών και περιοχών όπως οι Ηνωμένες Πολιτείες, η Ευρώπη, ο Καναδάς, το Μεξικό κ.λπ.

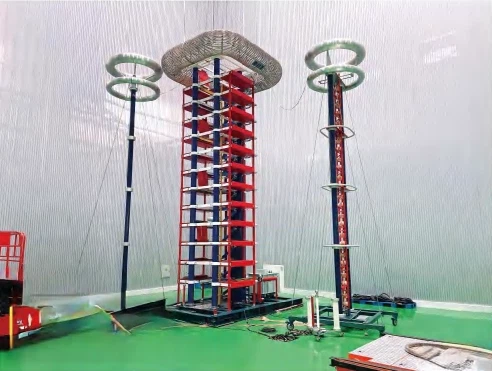

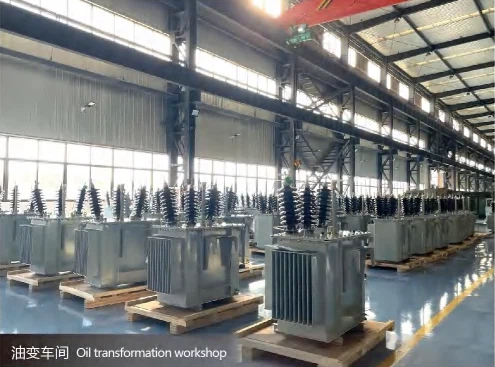

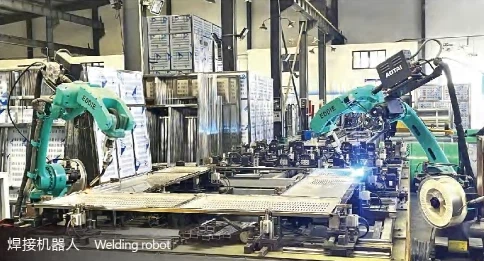

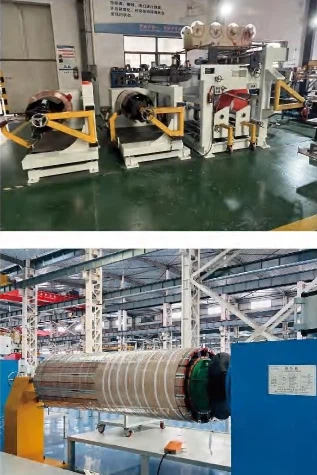

Μετασχηματιστής Επίδειξη εξοπλισμού εργαστηρίου
τύποι μετασχηματιστών από το GNEE
Λάβετε τις προδιαγραφές παραγγελίας μετασχηματιστή
Μετασχηματιστής GNEEΠροδιαγραφές παραγγελίας
|
Όταν επιλέγετε τα προϊόντα της εταιρείας μας, παρέχετε τα παρακάτω στοιχεία για την καλύτερη εξυπηρέτησή σας. |
||
|
Απαιτητής |
||
|
Ζητητής: |
Τηλεφωνικές μέθοδοι: |
Φαξ: |
|
Τεχνικός υπεύθυνος έργου: |
Τηλεφωνικές μέθοδοι: |
Γραμματοκιβώτιο: |
|
Επιλογή τύπου μετασχηματιστή |
||
|
□Στεγνός μετασχηματιστής {□SC(B) Εποξειδική ρητίνη □SC(B) Μη-ενθυλακωμένη} □American Box (ZGS) {□Τύπος τερματικού(-Z-) □Τύπος δικτύου κλήσης(-H-)} □Αλλαγή Ευρωπαϊκού κιβωτίου (YBM){□ Στεγνό αλλαγή □Αλλαγή λαδιού} |
□ Λάδι-βυθισμένος μετασχηματιστής{□ Πλήρως σφραγισμένος (-M-) □Λάδι-μαξιλάρι ρουλεμάν} □Μετασχηματιστής άμορφου κράματος{□Ξηρός άμορφος □ Άμορφος λαδιού} □ Ειδικός μετασχηματιστής{ανορθωτής, φούρνος, ορυχείο, κ.λπ.} |
|
Επιλογή βασικών δεδομένων μετασχηματιστή
|
Χώρα χρήσης: |
|
|
Αριθμός φάσης: |
□Τρία-φάση (Σ συμβατική) □ Μονόφαση □Άλλη() |
|
Συχνότητα: |
□50Hz (συμβατικό) □60Hz □ Άλλο() |
|
Λάδι μετασχηματιστή: |
□#25 (συμβατικό) □#45 (ελάχιστη θερμοκρασία κάτω από -25 βαθμούς ) |
|
Ονομαστική χωρητικότητα: |
□( )kVA Όροι χρήσης □Τύπος εξωτερικού χώρου □Τύπος εσωτερικού χώρου |
|
Υψόμετρο: |
□Λιγότερο από 1000m (συμβατικό) □1000-2000m □3000m以上 πάνω |
|
Ονομαστική τάση (Υψηλή τάση) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Άλλο() |
|
Ονομαστική τάση (Χαμηλή πίεση) |
□0,4kV □0,66kV □10kV □10,5kV □35kV □其他 Άλλο( ) |
|
Συνδεδεμένη ομάδα |
□Dyn11(συμβατικό) □Yyn0 □YNd11 □li0(Μονή-φάση) □Άλλο() |
|
Αντίσταση(%): |
□4% □4,5% □5,5% □6% □6,5% □7,5% □8% □Άλλα( ) |
|
Λειτουργία ρύθμισης τάσης |
□Ρύθμιση τάσης χωρίς διέγερση (συμβατική) □Ενεργή-ρύθμιση τάσης φορτίου(Z) |
|
Εύρος ρύθμισης τάσης |
□±2*2,5% □±5% □±3*2,5% □Άλλο() |
Επιλογή αξεσουάρ μετασχηματιστή
|
□Ανεμιστήρας □Έλεγχος θερμοκρασίας{□ Κοινό □Με διεπαφή υπολογιστή 485} □Ξηρή θήκη{□ Συνηθισμένο φύλλο χάλυβα □Κράμα αλουμινίου » Ανοξείδωτος χάλυβας} □Επίπεδο προστασίας ξηρής θήκης(□IP20(Συμβατικό) □IP( )} □Απαιτήσεις ύψους ξηρής θήκης{□Καμία □Απαιτήσεις[ ]} □ Λειτουργία εξόδου καλωδίου του ξηρού μεταβλητού κελύφους {□ Πάνω-και-έξω □ Πάνω-και-κάτω □Κάτω-μέσα/ΚΑΤΩ-έξω □Κάτω-μέσα/ΠΑΝΩ-έξω □Κάτω{8}Κάτω{8}μέσα/Κάτω{10}{0} πλευρά-έξω [□Αριστερά □ Δεξιά-έξω]} |
|
Σημείωμα: 1. (Απαιτήσεις ξηρής αλλαγής Ο μετασχηματιστής 100 kVA δεν περιλαμβάνει ανεμιστήρες, όπως ανεμιστήρες, πρέπει να φορτιστούν 2. (Αλλαγές λαδιών<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Άλλες ειδικές απαιτήσεις (ισχύουν επιπλέον χρεώσεις παρακάτω)
|
Ξηρός μετασχηματιστής |
□Κέλυφος και κάτω πλάκα{□Κανονικό □Πλήρως σφραγισμένο} □Διακόπτης ταξιδίου □Μαγνητικός □Μετασχηματιστής μηδενικής ακολουθίας □Ράβδος χαλκού στο ερμάριο χαμηλής τάσης □Προστατευτικό πλέγμα □Φωτισμός □100kVA ή λιγότερο Ανεμιστήρας □Αμορτισέρ |
|
Μετασχηματιστής-βυθισμένος σε λάδι |
□Λάδι Νο. 45 για μη-περιοχές χαμηλής θερμοκρασίας □Προσδιορισμένη μάρκα σε-ρυθμιστή τάσης φορτίου □400kVA και κάτω από την έξοδο χαμηλής τάσης φάση OABC με ακροδέκτες καλωδίωσης □630kVA ή μικρότερη απαιτεί έλεγχο θερμοκρασίας □800kVA ή μικρότερη από τη φάση 0 εξόδου χαμηλής τάσης απαιτεί ακροδέκτες καλωδίωσης □630kVA και κάτω πρέπει να είναι εξοπλισμένα με ρελέ αερίου |
